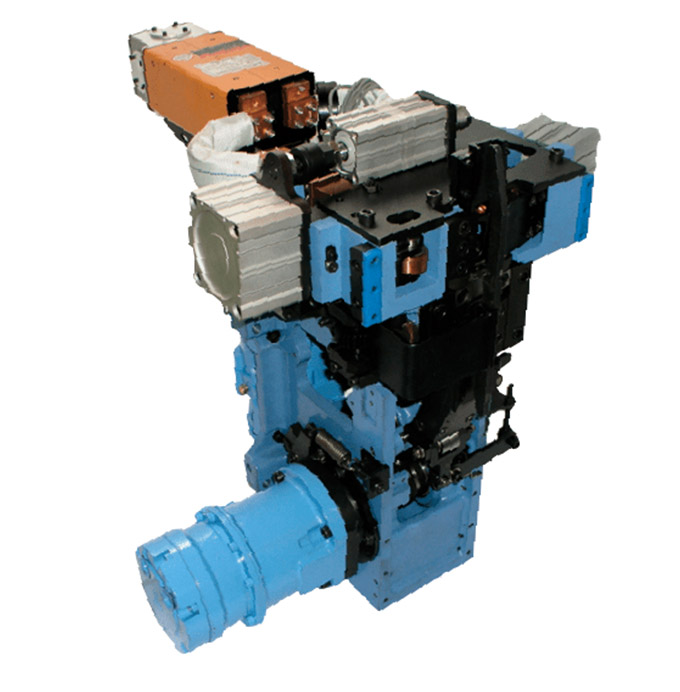

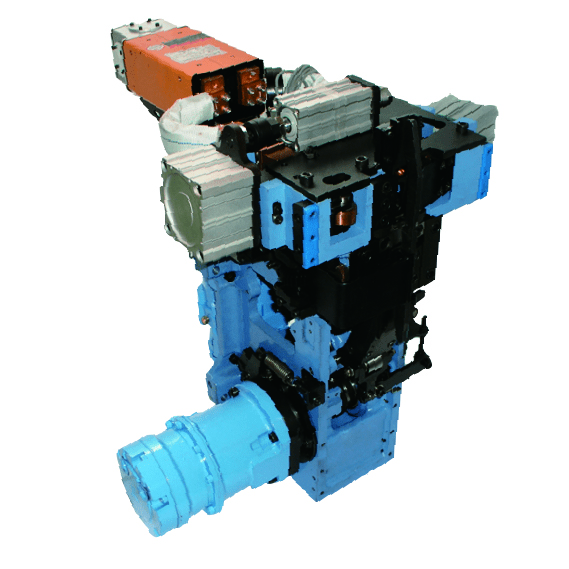

Weld Type SJSM-W

Weld Type SJSM-W

We provide a full range of quality logistic services

제품 제원

  • 밴드폭 : 폭 32mm x 두께 0.6~1.0mm.(냉연압연강대)

  • 표면 사양 : Apex 등급. (도금 X)

  • 공기량 : 5kg/cm²에서 최대 6.5kg/cm².

  • High Speed or Take-Up 속도 : 1400~2000 mm/sec.

  • Low Speed or Take-Up 속도 : 50~760 mm/sec.

  • 감는 속도 : 1400~2000 mm/sec.

  • 최종 장력 : 1600Kgf.

  • Joint 힘 : 최소 75%.

  • 용접 사양 : 1. 정격 용량 : 35 KVA 2. 최초 전압 : 440V 3. 2차 개방 단자 전압 : 6.8V 4. 진 동 수 : 60Hz

  • 용접 조건 : 1점씩 3점 용접하고 2점간의 거리는

  • Head 무게 : 225 Kg.

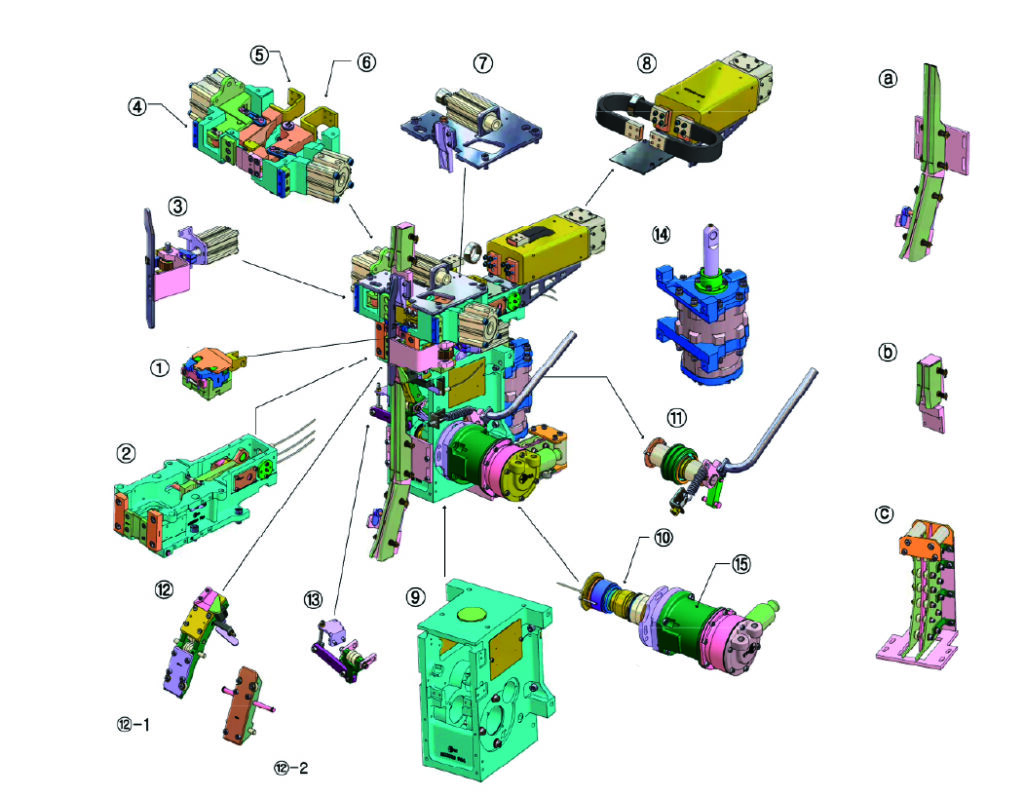

소모성 부품

  1. Jaw Stack Ass’y
  2. Upper Weldment & Linkage Ass’y
  3. Face Gate Ass’y
  4. Spot Gun Housing Ass’y
  5. Spot Gun Ass’y
  6. Back Bar Ass’y
  7. Top Frame Ass’y
  8. Transformer Ass’y
  9. Frame Ass’y
  10. Traction Wheel Unit
  11. Back Up Wheel Unit
  12. Strap Guide System Ass’y
    12-1. Upper Guide Ass’y
    12-2. Lower Guide Ass’y
  13. Strap Straightener Ass’y
  14. Air Cylinder Ass’y
  15. Air Motor & Transmission Ass’y

Speical Part List

  • ⓐ. Strap Gate Ass’y
  • ⓑ. Strap Exit Ass’y
  • ⓒ. Insert Guide Ass’y
