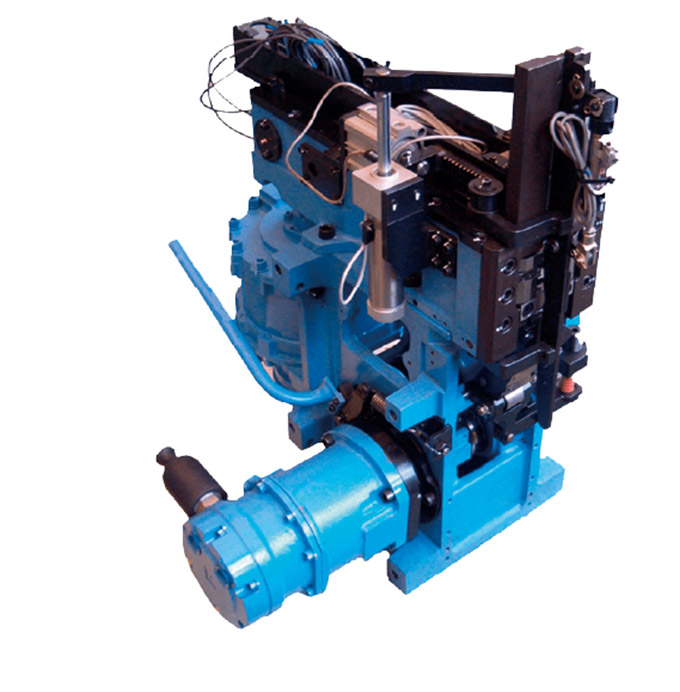

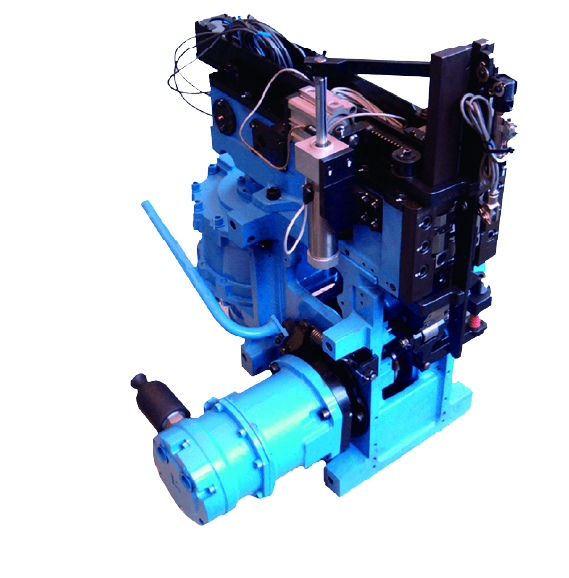

Weld Type SH-32W

JPS prioritizes a customer-centric approach above all else. We strive to pioneer the future by delivering true customer delight through our top-tier technological expertise.

제품 제원

  • 밴드폭 : 폭 32mm x 두께 0.6~1.0mm.(냉연압연강대)

  • 표면 사양 : Apex 등급. (도금 X)

  • 공기량 : 5kg/cm²에서 최대 6.5kg/cm².

  • High Speed or Take-Up 속도 : 1400~2000 mm/sec.

  • Low Speed or Take-Up 속도 : 50~760 mm/sec.

  • 감는 속도 : 1400~2000 mm/sec.

  • 최종 장력 : 1600Kgf.

  • 감속비 : 1/25.7.

  • Joint 힘 : 최소 75%.

  • Seal 장착 최대 수량 : 170EA.

  • Head 무게 : 225 Kg.

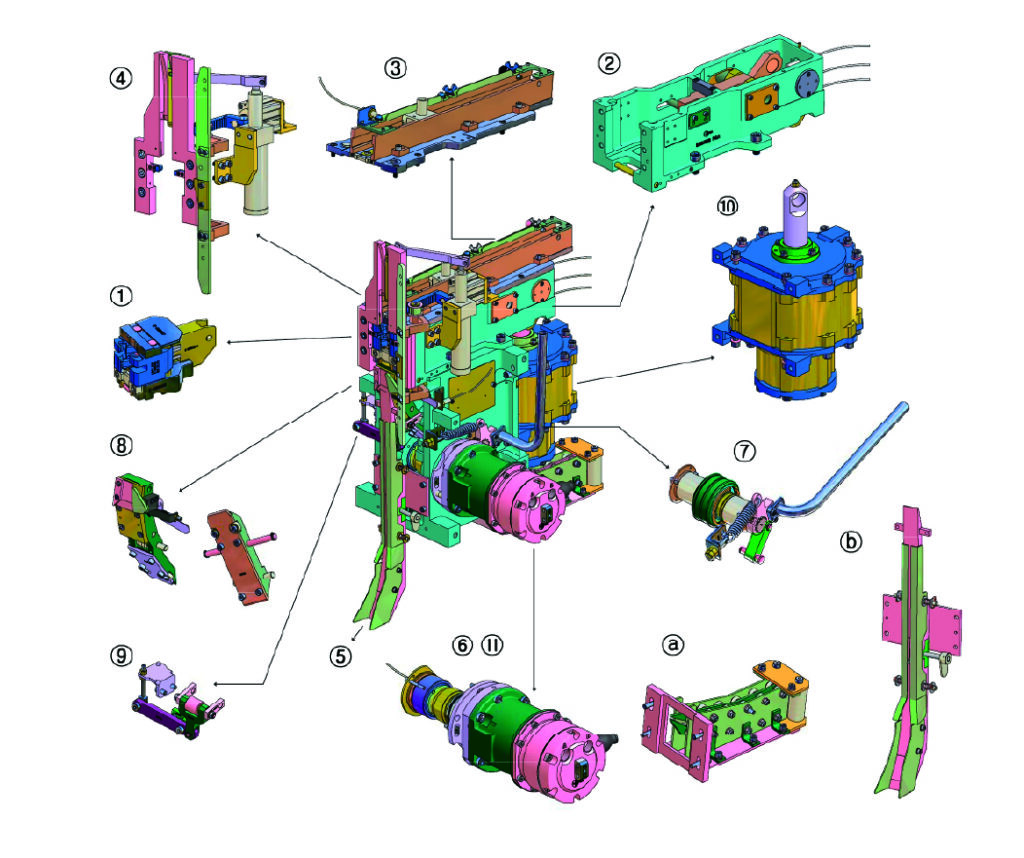

소모성 부품

  1. Jaw Stack Ass’y
  2. Upper Weldment & Linkage Ass’y
  3. Seal Magazine Ass’y
  4. Ejector guide & Gate Ass’y
  5. Frame Ass’y
  6. Traction Wheel Unit
  7. Back Up Wheel Unit
  8. Strap Guide System Ass’y
    8-1. Upper Guide Ass’y
    8-2. Lower Guide Ass’y
  9. Strap Straightener Ass’y
  10. Air Cylinder Ass’y
  11. Air Motor & Transmission Ass’y

Speical Part List

  • ⓐ. Insert guide ass’y
  • ⓑ. Strap gate ass’y
