제철 특수강 자동화 설비
JPS prioritizes a customer-centric approach above all else. We strive to pioneer the future by delivering true customer delight through our top-tier technological expertise.
제품 특징
JPS의 제철 특수강 포장 자동화 설비 개발은 현재 열악한 환경 속에서 수동으로 포장하고 있는 특수강 포장라인의 작업환경 개선과 생산효율 증대를 가져오며 특수강 제품의 생산에서 포장, 출하까지의 전 공정을 완전 자동화 할 수 있는 고부가가치의 신기술로써, 고객 여러분의 원가절감을 위하여 반드시 필요한 핵심 기술입니다.
기대효과
- 여러 단계의 수동 작업 공정을 일원화된 완전 무인 자동화 공정으로 처리 가능.
- 별도의 공장이 필요한 현재의 시스템을 단일 공장으로 일원화하여 공장 건설비용 및 기타 부지 매입비등의 절감효과가 큼.
- 완전 무인 자동화로 인한 생산량 증대와 동시에 생산시간 및 비용, 작업환경 개선 등을 획기적으로 줄일 수 있는 첨단 무인화 설비임.
- 당사의 독자 개발 모델인 Smart Strapping Head 장착으로 결속 장력의 균일 제어가 가능하여 포장 품질 향상에 기여함.

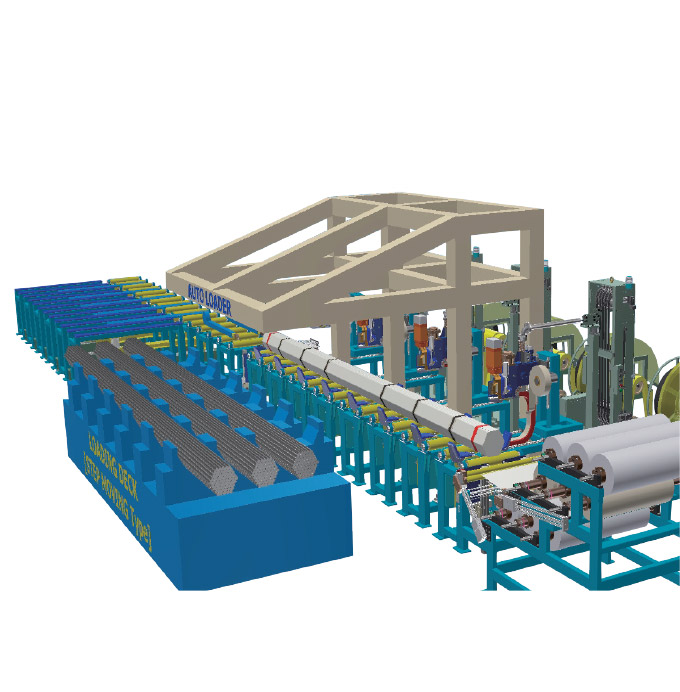

CD Bar 자동 포장 결속기
제품 특징
CD Bar(냉간인발봉, Cold Drawn Bar) 제품을 자동으로 운송 및 포장하는 무인 자동화 설비.
제품 제원
- 구분 : CD Bar 자동 포장기
- 제품 유형 : CD Bar(Cold Drawn Bar)
- 포장 유형 : 포장(포장지+Band), 비포장 Type(간지+Band)
- 제품 규격 : 길이 Min. 2500mm ~ Max. 6000mm
선경 Min. 4mm ~ Max. 58mm
중량 Max. 2500kg - 포장(결속) Cycle Time : 포장제품 : 2min / 비포장 제품 – 1.5min
- 포장(결속) 적용 Band : 0.8T x Width 32
- Band 결속 방식 : 3point Spot Weld
CD Bar 자동 포장 결속기 구성 내역
| 구성 내역 | 수량 |
|---|---|
| 1. Smart Strapping Head [Weld Type] | 4 Set |
| 2. Liner Dispenser [간지 자동공급 장치] | 4 Set |
| 3. Steel Band Dispenser [32mm x 0.8t Steel Band 자동공급 장치] | 4 Set |
| 4. 포장지 자동공급 장치 [포장지 Dispenser] | 1 Set |
| 5. 포장지 Cutting Unit | 1 Set |
| 6. 포장지 Pusher Unit – 입측용 | 1 Set |
| 7. 정렬기 | 1 Set |
| 8. 포장지 Finger Unit [포장지 인출장치] | 2 Set |
| 9. 포장지 Pusher Unit – 출측용 | 1 Set |
| 10. Taping Unit | 4열 x (상부1단 + 하부1단) = 8 Head/Set |
| 11. 배출 Conveyor | 1 Set |
| 12. 이재기 | 1 Set |
| 13. Loading Deck & Auto Loader | 1 Set |

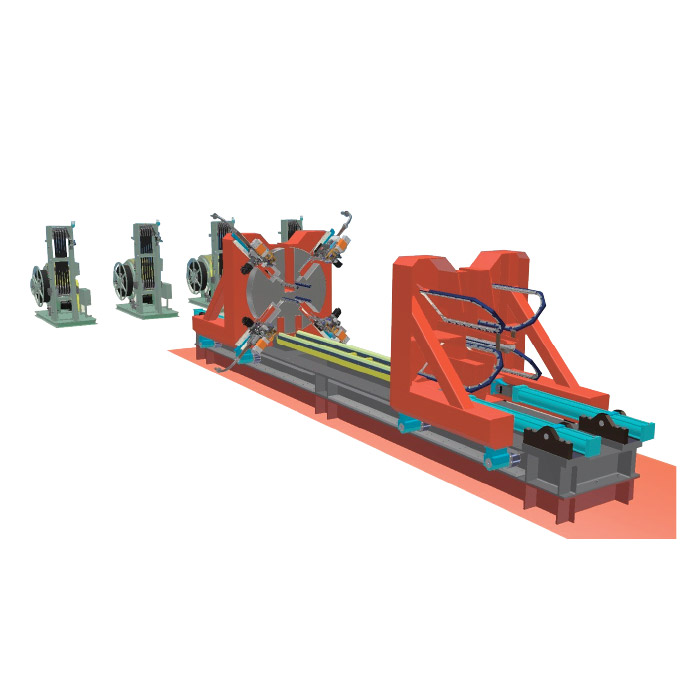

CHQ-WIRE 수평형 압축 자동 포장 결속기 (4 Head Smart Head)
제품 특징
원형으로 말려있는 CHQ Wire(냉간압조용 선재, Cold Heading Quality Wire)의 묶음 다발 제품을 수평방향으로 압축 및 결속하는 무인 자동화 설비.
제품 제원
- 구분 : CHQ Wire 자동결속기 (4Head / 수평)
- 제품 유형 : CHQ Wire (Cold Heading Quality Wire)
- 포장 유형 : 비포장 Type(간지+Band)
- 제품 규격 : 길이 Max. 2800
외경 Min. 1000mm ~ Max. 1600mm
내경 Min. 600 ~ Max. 1000mm
선경 Min 3.8 ~ Max. 55 / 중량 Min 600 ~ Max. 2500 - 포장(결속) Cycle Time : 32 sec / Coil
- 포장(결속) 적용 Band : 0.8T x Width 32
- Band 결속 방식 : 3point Spot Weld
- Comperssion Force : 10 ~ 40t
- C-Hook 길이 : 3300mm · 제품온도 : 400℃
CD Bar 자동 포장 결속기 구성 내역
| 구성 내역 | 수량 |
|---|---|
| 1. Smart Strapping Head [Weld Type] | 4 Set |
| 1. Steel Strap Dispenser [w32mm x t0.63 ~ 1.0mm Steel Strap] | 4 Set |
| 2. Headstock | 4 Set |
| 3. Tailstock | 4 Set |
| 4. Strap guide channel | 1 Set |
| 5. Hydraulic cylinder | 1 Set |
| 6. Coil lifter | 2 Set |
| 7. Rail frame | 2 Set |
| 8. Anchor frame | 2 Set |
| 9. Wheel with eccentric shaft | 2 Set |
| 10. Hydraulic equipment | 2 Set |
| 11. Electrical equipment | 2 Set |

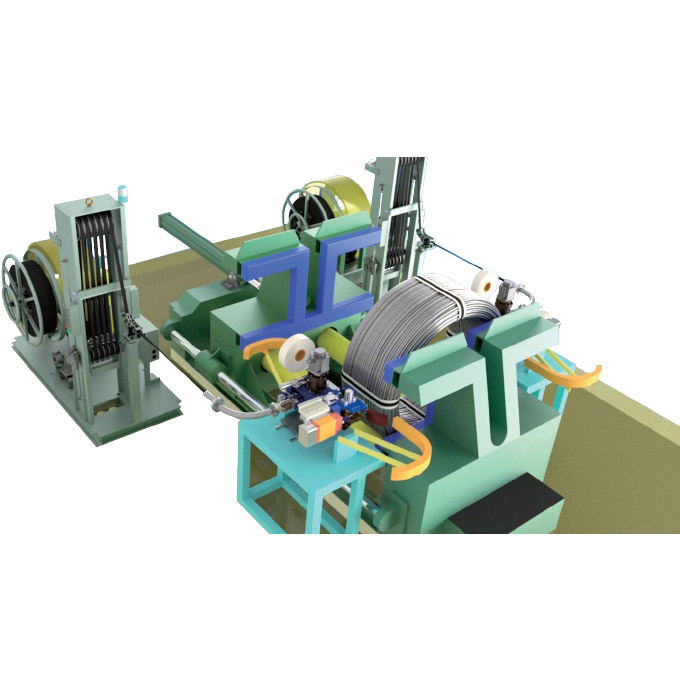

CHQ-WIRE 수평형 압축 자동 포장 결속기 (2 Head Smart Head)
제품 특징
원형으로 말려있는 CHQ Wire(냉간압조용 선재, Cold Heading Quality Wire)의 묶음 다발 제품을 수평방향으로 압축 및 결속하는 무인 자동화 설비.
제품 제원
- 구분 : CHQ Wire 자동결속기 (2Head / 수평)
- 제품 유형 : CHQ Wire (Cold Heading Quality Wire)
- 포장 유형 : 비포장 Type(간지+Band)
- 제품 규격 : 외경 Min. 1000mm ~ Max. 1000mm
내경 Min. 600 ~ Max. 1000mm
선경 Min 3.8 ~ Max. 55
중량 Min 600 ~ Max. 2500 - 포장(결속) Cycle Time : 1.5min / Bundle
- 포장(결속) 적용 Band : 0.8T x Width 32
- Band 결속 방식 : 3point Spot Weld
CD Bar 자동 포장 결속기 구성 내역
| 구성 내역 | 수량 |
|---|---|
| 1. Smart Strapping Head [Weld Type] | 2 Set |
| 2. Liner Dispenser [간지 자동공급 장치] | 2 Set |
| 3. Steel Band Dispenser [32 x 0.8t 또는 고객 요구 사양 Steel Band 자동공급 장치] | 2 Set |
| 4. Compressor [CHQ Wire 압축기] | 1 Set |

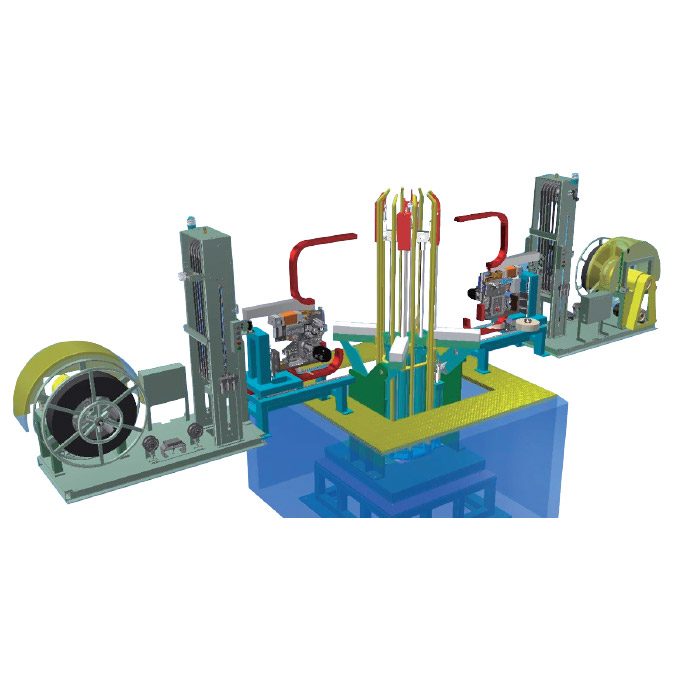

CHQ-WIRE 수직형 압축 자동 포장 결속기 (2 Head Smart Head)
제품 특징
원형으로 말려있는 CHQ Wire(냉간압조용 선재, Cold Heading Quality Wire)의 묶음 다발 제품을 수평방향으로 압축 및 결속하는 무인 자동화 설비.
제품 제원
- 구분 : CHQ Wire 자동결속기 (2Head / 수직)
- 제품 유형 : CHQ Wire (Cold Heading Quality Wire)
- 포장 유형 : 비포장 Type(간지+Band)
- 제품 규격 : 외경 Min. 1000mm ~ Max. 1000mm
내경 Min. 600 ~ Max. 1000mm
선경 Min 3.8 ~ Max. 55
중량 Min 600 ~ Max. 2500 - 포장(결속) Cycle Time : 1.5min / Bundle
- 포장(결속) 적용 Band : 0.8T x Width 32
- Band 결속 방식 : 3point Spot Weld
CD Bar 자동 포장 결속기 구성 내역
| 구성 내역 | 수량 |
|---|---|
| 1. Smart Strapping Head [Weld Type] | 2 Set |
| 2. Liner Dispenser [간지 자동공급 장치] | 2 Set |
| 3. Steel Band Dispenser [32 x 0.8t 또는 고객 요구 사양 Steel Band 자동공급 장치] | 2 Set |
| 4. Compressor [CHQ Wire 압축기] | 1 Set |
